土壌の抵抗率は、犠牲陽極の性能に大きく影響する重要なパラメータです。犠牲陽極のサプライヤーとして、お客様に効果的な腐食保護ソリューションを提供するには、この関係を理解することが不可欠です。このブログ投稿では、土壌の抵抗率が犠牲陽極の性能にどのような影響を与えるか、またそれがさまざまな用途において重要である理由について詳しく説明します。
土壌の抵抗率を理解する
土壌の抵抗率は、土壌が電流の流れにどれだけ強く抵抗するかの尺度です。通常、オーム - センチメートル (Ω - cm) で表されます。土壌の抵抗率は、土壌の種類 (粘土、砂、ロームなど)、水分含有量、温度、溶解塩の存在などのいくつかの要因によって大きく異なります。たとえば、粘土質の土壌は一般に、多孔質で水分保持力が低いため抵抗率が高い砂質土壌と比較して、保水力が高く、電気を通しやすい微粒子が存在するため、抵抗率が低くなります。
土壌の抵抗率が犠牲陽極の性能に与える影響
電流出力
犠牲陽極の電流出力は、効果的な陰極保護を提供する能力の重要な要素です。オームの法則 (V = IR、V は電圧、I は電流、R は抵抗) によれば、犠牲陽極から保護構造に流れる電流は土壌の抵抗に反比例します。低抵抗率の土壌では抵抗が比較的低く、より大きな電流がアノードから構造物に流れることができます。これは、そのような土壌では、犠牲陽極が構造物を腐食から効果的に保護するのに十分な量の電流を供給できることを意味します。
逆に、抵抗率の高い土壌では、抵抗が大きいため電流の流れが制限されます。その結果、犠牲陽極は構造の陰極保護要件を満たすのに十分な電流を供給できない可能性があります。たとえば、土壌の抵抗率が非常に高くなる砂砂漠環境では、湿った粘土質土壌と同じレベルの保護を達成するには、犠牲陽極をより大きくするか、より多くの数を使用する必要がある場合があります。
アノード消費率
土壌の抵抗率も犠牲陽極の消耗率に影響します。抵抗率の低い土壌では、電流出力が高くなるほど、アノード材料の消耗が早くなります。アノードは、陰極保護に必要な電流を供給するために、より速いペースで自らを犠牲にします。これは欠点のように見えるかもしれませんが、構造が十分に保護されることが保証されます。ただし、これはアノードをより頻繁に交換する必要があることも意味します。
一方、抵抗率の高い土壌では、電流出力が低いため、アノードの消費速度が遅くなります。これによりアノードの耐用年数が延びる可能性がありますが、電流が不十分な場合は適切な保護が提供されない可能性があります。したがって、さまざまな土壌条件に合わせて犠牲陽極システムを選択および設計する際には、適切なバランスを見つけることが重要です。
保護の配布
構造全体にわたる陰極防食の均一性は、土壌抵抗率の影響を受けるもう 1 つの側面です。抵抗率の低い土壌では、電流がより容易に広がり、構造物をより均一に保護します。電子は土壌中を自由に移動でき、保護された構造体のすべての部分に到達します。
抵抗率の高い土壌では、電流がアノード付近に集中する傾向があり、保護が不均一になります。構造物の一部の領域は保護が不十分な場合があり、その領域で腐食のリスクが高まります。この不均一性は、特にパイプラインや貯蔵タンクなどの大型構造物の場合、重大な問題となる可能性があります。
アプリケーションと考慮事項
地下パイプライン
地下パイプラインは、犠牲陽極の最も一般的な用途の 1 つです。パイプライン保護のために犠牲陽極を設置する場合、土壌抵抗率の測定は不可欠です。抵抗率の高い土壌がある地域では、特別な対策が必要になる場合があります。たとえば、抵抗率の低い埋め戻し材をアノードの周囲に使用すると、全体の抵抗が減少し、電流の流れが改善されます。さらに、パイプラインに沿って均一な保護を確保するには、アノード間の間隔を調整する必要がある場合があります。
貯蔵タンク
地中に埋められた貯蔵タンクも、腐食防止のために犠牲陽極に依存しています。アノードの性能は、タンク周囲の土壌抵抗率に直接関係します。比抵抗の高い土壌では、アノードシステムが適切に設計されていない場合、タンクが腐食する危険性が高くなります。貯蔵タンクの長期的な完全性を確保するには、定期的に土壌抵抗率テストを実施し、アノードの性能を監視することが重要です。
土壌抵抗率に基づいた適切な犠牲陽極の選択
犠牲陽極のサプライヤーとして、当社はさまざまな土壌抵抗率条件に適合するさまざまな陽極材料と設計を提供しています。抵抗率が低い土壌の場合、多くの場合、マグネシウム陽極が良い選択となります。マグネシウムは電気化学ポテンシャルが高いため、低抵抗環境でも比較的大きな電流を生成できます。
抵抗率の高い土壌では、亜鉛陽極の方が適している場合があります。亜鉛アノードはマグネシウムに比べて駆動電位が低くなりますが、電流が制限されている領域でも十分な保護を提供できます。特に抵抗率が比較的低い海洋または汽水環境では、アルミニウム陽極もオプションです。
土壌抵抗率試験の重要性
犠牲陽極の最適な性能を確保するには、土壌抵抗率試験が重要なステップです。土壌抵抗率を測定するには、ウェナー四探針法など、いくつかの方法があります。これらの試験を実施することで、設置場所の土壌抵抗率を正確に測定し、適切な犠牲陽極システムを選択することができます。
水分含有量の季節変動、土壌組成の変化、近くの建設活動の存在などの要因により、抵抗率は時間の経過とともに変化する可能性があるため、土壌抵抗率を定期的に監視することも重要です。これらの変化を追跡することで、アノードシステムに必要な調整を加えて効果的な腐食保護を維持できます。
結論
結論として、土壌の抵抗率は犠牲陽極の性能に重要な役割を果たします。これは、電流出力、アノード消費率、および保護の分布に影響します。犠牲陽極のサプライヤーとして、当社は陽極システムを設計および選択する際に土壌の抵抗率を考慮することの重要性を理解しています。地下パイプライン、貯蔵タンク、その他の構造物を保護する場合でも、当社の専門家チームは、プロジェクトの特定の土壌条件に基づいて適切な犠牲陽極を選択するお手伝いをします。

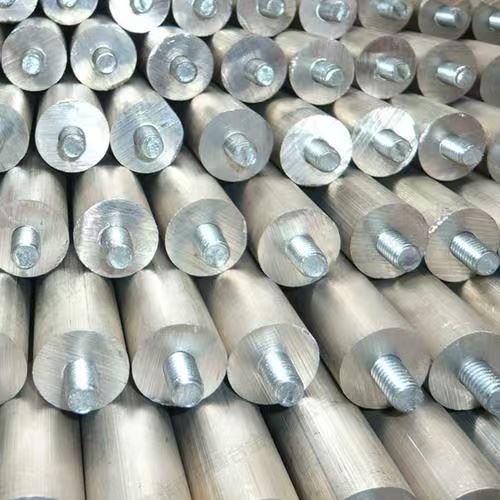

当社の犠牲陽極製品についてさらに詳しく知りたい場合は、海水冷却水システム用犠牲陽極、海洋犠牲陽極、 または犠牲アノード陰極防食、調達やさらなるご相談についてもお気軽にお問い合わせください。当社は、お客様のニーズに合わせた高品質の防食ソリューションを提供することに尽力しています。
参考文献
- MG、フォンタナ（1986）。腐食工学。マグロウ - ヒル。
- ウーリグ、HH、およびレヴィ、RW (1985)。腐食と腐食制御。ワイリー - インターサイエンス。
- 米国腐食技術者協会 (NACE)。 （2016年）。電気防食技術。 NACEインターナショナル。
